LZ系列 金属管浮子流量计


LZ系列金属管浮子流量计


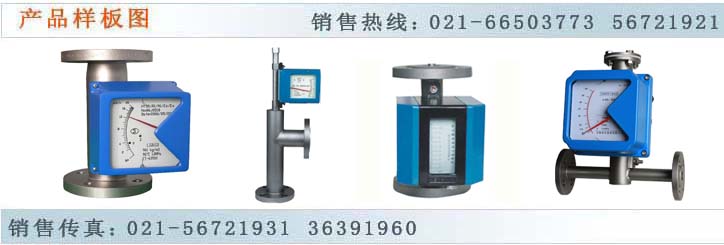

◆概述

    LZ系列金属管浮子流量计，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与不玻璃转子流量计比较，具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢（1Cr18Ni9或0Cr18Ni12Mo2Ti）。常规型的孔板、浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用聚四乙烯PTFE， LZZ/D系列：浮子、锥形管采用不锈钢、该系列无防腐型。总机：021-66503773 传真：021-56721931

◆测量原理

    LZ系列金属浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小，总机：021-66503773 传真：021-56721931
电动远传型是在指针现场指示流量的同时再通过角位移动感器及电变送电器，把流量值精确地转换成4-20mA的标准。

◆技术参数

流量范围
水(20℃)(2.5～100000L/h)   空气(20℃，0.101325MPA) (0.07-750m3/h)
量程比
10：1
准确度
1.5级2.5级
流体工作压力
DN15-DN50：4.0MPA；DN80-100：1.6MPA
夹套工作压力
1.6MPA
流体工作温度
-80℃-200℃(对PTFE型≤+1.6MPA
电信号输出
输出信号：4-20MA

线性度：1%

温度影响：0.5%/10℃

电源电压：13-30VDC

电源消耗：≤250MW
限位报警
供电电源：220(1+10%)VAC

功耗：≤3W

工作温度：-25-60℃
防爆等级
IbiiCT5
环境温度
-25℃～+55℃
连接方式
法兰连接或螺纹连接，法兰标准：参照GB/T9119；ANSI150LBS、300LBS、HG20592-20635特殊规格根据用户需求而定
粘度
DN15:≤5Mpa.s,DN25~DN150: ≤250 Mpa.S

◆LZZ/D系列规格



通径mm
工作号
流量范围
压力损失Kpa
水m3/h*
空气m3/h*
水
空气
15
11
0.006～0.06
0.2～2
6.8
7.3
12
0.01～0.1
0.5～5
6.8
8.0
13
0.016～0.16
0.75～7.5
7.2
10.8
14
0.025～0.25
0.8～8
8.6
10.0
25
21
0.04～0.4
1.2～12
7.0
8.1
22
0.06～0.6
1.6～16
8.0
8.7
23
0.1～1.0
3～30
8.6
9.1
24
0.16～1.60
5～50
9.1
10.2
40
41
0.25～2.5
8～80
9.2
10.5
42
0.4～4.0
12～120
9.8
11.0
50
51
0.6～6.0
16～160
10.5
11.3
52
1.0～10
30～300
11.2
12.0
43
1.6～16
40～400
12.6
13.1
80
81
4～20
120～600
14.5
16.8
82
5～25
160～800
15.0
18.2
100
101
6～30
200～1000
15.0
17.2
102
8～40
150
151
12～60

16.0

152
16～80
19.2
-------
153
20～100
20.1




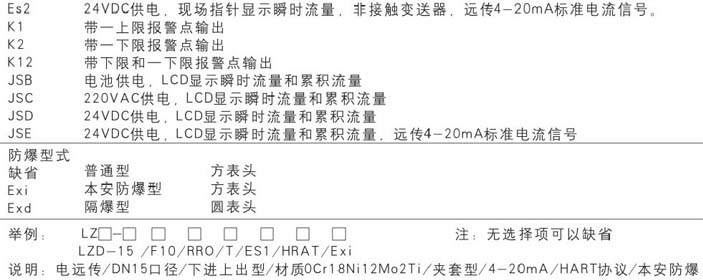

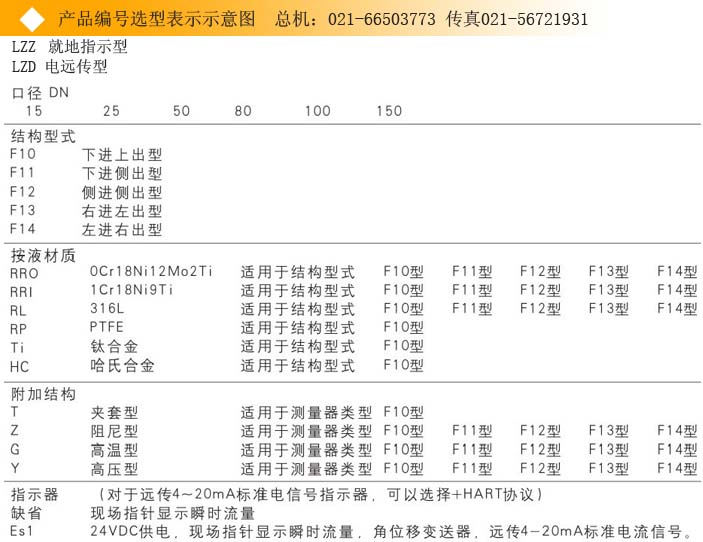

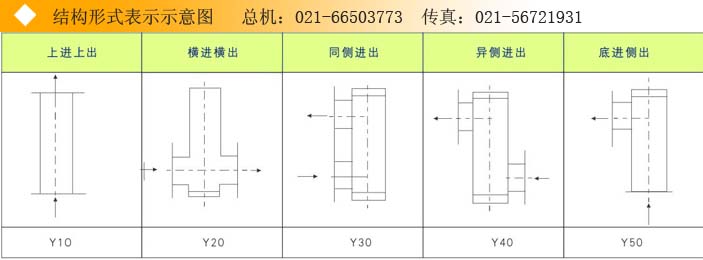

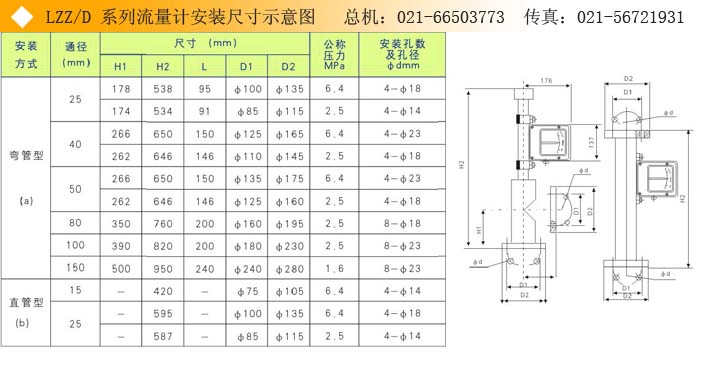

*注：水20℃，空气0.1013Mpa、20℃，特殊流量可特别订货。DN150口径，最大水流量可达180m3/h.
