数据记录仪（温度巡回检测仪）　DR210L

DR系列数据记录仪（温度巡回检测仪）

　　数据记录仪（温度巡回检测仪,以下简称数据记录仪），是一种输入温度、直流电压等模拟信号，在规定的时间间隔进行数据记录的巡回检测记录仪。

　　数据记录仪分成一体式和分离式二种，其中一体式有30点、20点、15点三种测定点数；分离式有主体和端子箱组成，主体想装有把手可携带，也可用于嵌装。最大测量点数可达210点，共有5个种类。广泛应用于工业炉温度发布、电子产品特征试验、气象观察、发动机测试、公害测定管理、原子能材料试验、全自动校正装置、测量研究和试验等。

·带有8种或9种测定量程

30点及15点的数据记录仪带有8种测定量程，其中热电偶5种（S、K、J、E、T），直流电压3种（±20mV、±50mV、±5V）。20点的记录仪除上述8种测定量程外，还带有PT100测温电阻，共计9种测定量程。

在分离式记录仪中，有用于5种测定量程（输入点数为30点）及用于9种测定量程（输入点数为20）的端子箱，均能与主体相连接。

·能分成8组进行记录

能把测定的点数最多分成8组同时进行测量。（能任意分组，例如第一组是K热电偶，第2组式±20mV量程.....等等）。

·高精度

热电偶的线性化式采用数字线性化方式，能达到高精度。

·数字键的设定方式及其设定的确认

分组设定，量程设定，时间间隔（打印周期）设定等均由数字键操作，设定方法简单方便，此外，通过按动“列表打印”键，能把设定的内容全部打印出来。

·偏差运算功能

能把对应于第一组第一点的温度差和电压差直接打印出来，在测量温度分布，十分有效。

·报警打印功能

用数字键输入温度，直流电压等的设定值，打印时，如果数值偏离设定值，就会在打印出测定数据的同时，打印出H或L的标记。

使用这个功能就容易判断合同或不合格。

·携带级嵌装二用

仪表装有手把，在移动使用场合，十分方便。仪表也可装于仪表屏上，在拆除把手及上下罩壳后，即可用于嵌装。

□型号规格

·一体化

型号	测定点数	测定量程
DR030	30点	S，K，E，J，T热电偶丝及±20mV、±50mV、±5mV、等5种
DR020R	20点	除上述外，再加上Pt100Ω测温电阻共9种

·分离式端子箱（测定点数30～210点）

型号	测定通道	输入点数	测定量程
DX-TB1T	001～ 030ch.用	30点	S，K，E，J，T热电偶及±20mV、±50mV、 ±5V共8种
DX-TB2T	031 ～060ch. 用	30点
DX-TB3T	061～ 090ch. 用	30点
DX-TB4T	091～ 120ch. 用	30点
DX-TB5T	121 ～150ch. 用	30点
DX-TB6T	151 ～180ch. 用	30点
DX-TB7T	181 ～210ch. 用	30点

·分离式主体（测定点数90点、210点）

型号	测定点数	端子轴数
DR090L	最大90点	外接端子箱，可连接3只
DR210L	最大210点	外接端子箱，可连接7只

·分离式端子箱（测定点20 ～140点）

型号	测定通道	输入点数	测定量程
DX-TB1R	001～ 030ch.	20点	S，K，E，J，T热电偶及 ±20mV、±50mV、 ±5V及Pt100热电阻共9种
DX-TB2R	031 ～060ch.	20点
DX-TB3R	061～ 090ch.	20点
DX-TB4R	091～ 120ch.	20点
DX-TB5R	121～ 150ch.	20点
DX-TB6R	151 ～180ch.	20点
DX-TB7R	181～ 210ch.	20点

·分离式主体和端子箱的配套（测定点数20-90点）

主体	端子箱
DR090L	测度点数	测定量程	20点	30点	40点	50点	60点	70点	80点	90点
	S、K、E、J、T热电偶 ±20mV、±50mV、±5mV 共8种		‐	DX-TB1T	‐	DX-TB1T	DX-TB1T DX-TB2T 或*2 DX-TB1R DX-TB2R DX-TB3R	*3 DX-TB1T	DX-TB1T DX-TB2T	DX-TB1T DX-TB2T DX-TB3T

	除上述外、再加上 PT100热电阻共9种		DX-TB1R	‐	*1 DX-TB1R DX-TB2R	DX-TB2R		DX-TB2R DX-TB3R	DX-TB3R	‐

□主要技术指标

·测量对象

测定点数：最多210点

测定量程：有8种测定量程和9种测定量程两大类，在8种测定量程中，热电偶有5种（S、K、E、J、T），直流电压有3种（±20mV、±50mV、±5V）；在9种测定量程中，除上述8种外，还有测温电阻（PT100Ω）。

分组数：最多8组

□标准测定范围及测定精度

输入		测定范围	分辨率	测定精度
热电偶	S	0-1600℃	0.1℃	±0.2%用户要求可做到 ±0.1%	不包括基准点补偿精度及输入端子温度分布。
	K	‐200-1200℃
	E	‐200-600℃
	J	‐200-800℃
	T	‐200-400℃
电流电压		‐20-20mV	1μV
		‐50-50mV	10μV
		‐5-5mV	1mV
测温电阻		‐200-500℃	0.1℃

温度漂移：小0.005％/℃（显示值）

基准点补偿精度：±0.3℃（输入端子板温度平衡时）

输入端子温度分布：小于±0.2℃（输入端子板温度平衡时）

漂移实偿：通过消零，自动进行补偿

输入特性：输入阻抗大于8MΩ（加入输入时）输入偏置电流约2NA

最大允许输入电压：DC ±20V

最大允许同相电压：DC 200V （包括各个输入通道之间）

·安全功能

停电措施：停电时-（1)时钟和时间间隔定时器能正常动作，设定值能继续保持。　　　　　　（2）设定、显示、打印、测定功能停止运动。

复电时-（1)自动起动。（2）打印出停电和复电时间

停电保证时间-设定值能保持约6个月，时钟及时间间隔定时器能动作18个小时。

断线检出：由信号源电阻值进行栓出。（电阻值大于约50kΩ时，定为断线）。当与其它仪表或输入方式并联使用时，与大华仪表厂洽谈。

超量程：带显示、打印功能。

欠量程：带显示、打印功能。

断线：带显示、打印功能、

·设定方式

设定操作：通过数字键和功能键进行设定。

设定项目：月、日、时分打印周期分组量程：能够设定每组的偏差运算及报警打字，偏差运算的基准值式第一组第一通道的数字。报警设定值（上下限、各组共同设定）。重复显点序

·动作规格

测定速度：约0.5s/点（DR210L型，约0.1s/点）

打印周期：1min-99h59min(每1min可任意设定)

测定方式：RUN-测定动作 SET-设定动作

测定动作：自动-按照时间间隔的设定时间打印指定点数的数据。手动-用数据开关打印指定点数的任意时间的数据。重复显示-每隔1秒钟重复显示指定的点数。巡回检测-本仪表有多种选件，其中DR015、DR020、DR030、DR090的基型表，DR210的快速型仪表，带RS232接口的仪表有巡回检测功能。巡回检测有快速、慢速二种可任意切换。快速0.5s/点、慢速1.5s/点。

打印机：打印模类型-热敏式点矩阵打印机打印速度-约0.5s/行

·显示部

显示元件：7段发光二极管显示

显示内容：点数编号-01-09或3为（DR210L）数据-0-±20000 超量程、断线设定值-设定时显示各设定值

·打印机部

记录纸：折叠式热敏记录纸（发出黑色）全长20m、宽60mm

打印内容：月、日、时间、点数编号、测定数据、单位、报警时上下限的报警标志、偏差运算标志、分组编号、量程、重复显示点数、报警设定值。

·使用条件

环境温度：-5-40℃

环境湿度：小于90％RH

电源：AC 220V ±10％ 50HZ、60HZ

功耗：约40W（正常时）

外形尺寸：149*280*380（mm)H*W*D

重量：一体式-约8kg 分离式-主体约7kg，端子箱约3kg

□选件

名称	内容
传送输出	具体把测定数码传送到穿孔机等外部设备的功能，输入方式有二进制输出（DR090L、DR210L除外）或BCD码输出。
外部请求	从外部得到接点信号，具有与按下面板的数据开关相同的功能。
时间间隔输出信号	在内藏的时间间隔定时器起动时，输出接点信号，能应用于积算仪的复位和与上部时序的匹配。
外部时间间隔起动信号	通过外部的接点信号来控制时间间隔定时的动作的开始和停止。
外部时钟起动信号	通过外部的接点信号来控制时钟的超动和停止，这时的时钟市显示走动时间
时钟、时间间隔的分/秒转换	时钟和时间间隔均能独立进行min/s切换，当转换到秒时，月日的日历停止走动
外部端子箱（DR030，DR020用）	输入端子部从主体拆下装到外接的箱壳上。标准距离2m。
模拟输出	输出重复显示点序的模拟信号
BCD码输入	与模拟输入不同，能够在1点输入数据信号（BCD码）
高速存取式	测定速度约0.1s/1点打印机打印速度约0.5s/行宜用于测定点数多或输入变化大的场合（标准：DR210L)
逆向打印	逆向打印文字和数据，切下打印好数据的记录纸时，第一点就位于上首。
GP-IB接口（IEEE488)	是用于连接IEEEE488-1925标准的GP-IB总线的接口，能以联机方机从外部设定动作和处理输出数据。
RS232C	是EIA标准的RS232串行接口，能以联机方式从外部设定动作和处理输出数据。
标准外输入	是指压力、流量、JIS标准外的热电偶等输入

□订货须知

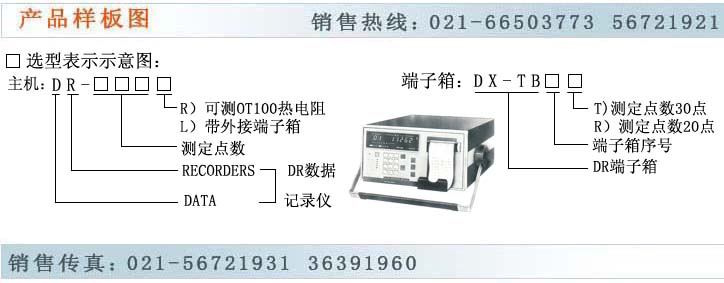

·型号 DR-□□□□

·端子箱型号、序号型号DX-TB□□

·特殊要求请向技术部门联系

·订货时应注明：

1.有多少点需测量mA值，由大华厂在交货时配给相应数量的精密电阻。

2.如希望再进行显示、打印的读数变换，将标准信号变换成你所需要的直观的流量压力、温度等工程参数，本仪表可显示变换量的工程参观（无单位），可打印变换后的工程参数及工程单位（二位）。订货时要详细写明对应的变换值及变换单位。
