同步指示器 Q96-ZS
同步指示器 Q96-ZS
·三相交流电机同步指示用
·外形尺寸……DIN3700
·符合船用规范和IEC标准
□特性
精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
仪表偏转角：360
额定频率：50HZ，60HZ，427HZ
仪表安装：用四个对角支架固定

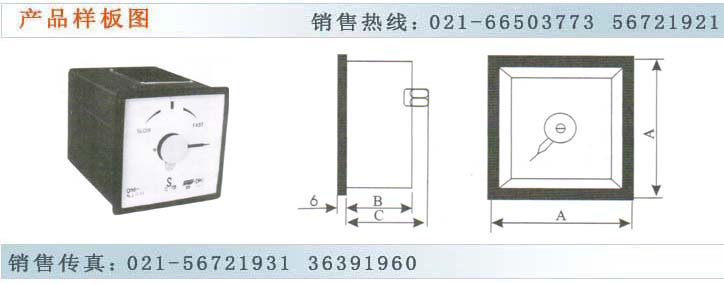

□开孔尺寸
|
型号 |
A（mm） |
B(mm) |
C(mm) |
开孔（mm） |
|
Q96-ZS |
96 |
122 |
138 |
92*920.5 |
重量：2kg
□测量范围：见下表
|
测量范围 |
接入方法 |
|
100、127V、220V |
直接接入 |
|
380V |
经380/100V或380/127 V PT接入 |
