产品介绍：

YPF系列膜片压力表

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

耐腐蚀性能取决于膜片材料。

精确度等级：2.5级使用环境温度：－40～＋70℃

相对温度不大于90%。

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。

工作位置：垂直安装。

外壳防护等级：符合IP64。

仪表技术性能符合行业标准JB/T5491－91《膜片压力表》的规定。

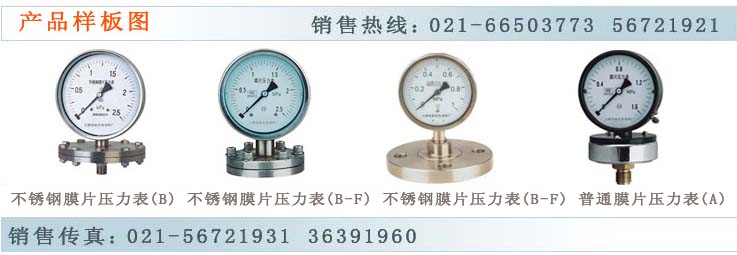

型号表示YPF－□－□

表壳外径	类型
100－Ф100mm 150－Ф150mm	A－膜片压力表 M20×1.5外螺纹接口 B－不锈钢膜片压力表 M20×1.5外螺纹接口 B－F－法兰不锈钢膜片压力表 25－10GB法兰接口

结构原理：

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护其内部机构免受污秽侵入。

仪表的作用原理是基于弹几天元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来
