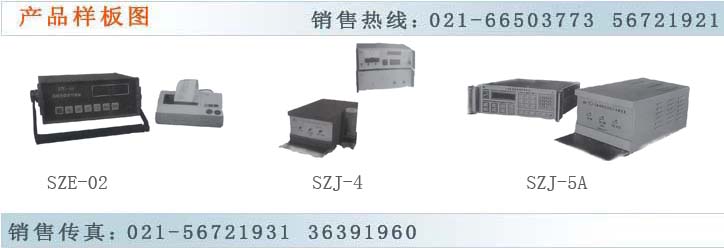

SZJ-5A标准转速发生装置
SZJ-5.5A标准转速发生装置是一种新颖智能转速计量标准器具,可用于检定各种转速仪表,具有调速方式多,转速精度高的优点,并具有可按规程要求自动运算各种转速表的检定数据,并可配打印机打印输出检定结果。
SZJ-5A配变速箱,SZJ-5直接从电机输出转速。
□主要技术性能
|
SZJ-5A |
输出转速范围 |
20~30000 r/min |
输出转速准确度 |
20~300 r/minAn0.03% 301~30000 r/min An0.01 |
电机调速范围 |
100~10000 r/min |
变速箱传递比 |
10倍升速及10倍降速 |
转速给定方式 |
数字键盘给定 |
正常工作条件 |
环境温度:10~30℃ 相对湿度:10~85% |
电源 |
AC220V 50Hz |
外形尺寸 |
控制箱320×115×430㎜ 变速箱214×160×250㎜ |
重量 |
25㎏ |
□工作原理
本装置采用高性能步进电机作主拖动电机,通过MCS-51系列单片微机及数字逻辑电路构成的程控调速系统,一开环的变频调速方式控制步进电机的运转,从而有标准频率复现标准转速。驱动控制器根据微机程控器输出调速脉冲的频率和正反转指令,经过环形脉冲分配控制功率开关电路,按一定的相序和速度轮流向步进电机各组绕阻供电,使电机定子生产旋转磁场,从而使转子相应的转速运转,当控制器发了停转指令时,转子即在某一位置锁定或使各相断电,停止运转,为扩大转速范围,步进电机通过拖动高精度的齿轮变速箱,进行增速或减速,在齿轮变速箱各个输出轴上输出相应的标准转速。
