防爆磁电转速传感器 SZMB-9-B

产品编号:42118371016 产品规格:42118371016 产品类别:转速仪表 产品备注:

产品说明:


SZMB-9-B防爆磁电转速传感器


    SZMB—9—B磁电转速传感器能将转角位移转换成电信号供计数器计数。非接触就能测量各种导磁材料如:齿轮、叶轮、带孔(或槽、螺钉)圆盘(或轴)的转速及线速度。

    传感器具有本质安全,体积小、结实可靠、寿命长、不需要电源和润滑油等优点,与关联设备齐纳安全栅配套后和二次仪表可构成本质安全型防爆转速检测系统。

□主要技术指标

输出波形:近似为正弦波(≥50r/min时)

输出信号幅值:50r/min时≥300mV

传感器铁蕊和被测齿轮齿顶间隙δ=0.5mm

被测齿轮模数m=2

齿数Z=60

材料电工钢信号

幅值大小,与转速成正比,与铁蕊和齿轮顶间隙的大小成反比,但不成线性关系。

测量范围:50~5000Hz

使用时间:连续使用

工作环境:-20 ~ +60℃

输出形式:X12K4P四芯插头

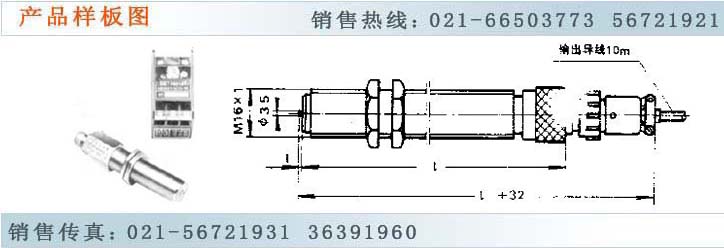

外形尺寸:φ16×(L+32)

重 量:285g

防爆标志:ibIIBT4

关联设备型号:LB865

□工作原理

    传感器由铁芯、磁钢、感应线圈组成,当铁芯端面近处有转动的导磁齿轮(带操的轴或圆盘等)时,由于磁路中磁阻的变化,在感应线圈内产生感应电动势,输出近似正弦波的信号。经齐纳安全栅(防爆元件),供计数器计数。

注:北测转速低时δ值可小些,反之当被测转速高时δ值可大些。传感器的现场安装及电缆应严格按照“中华人民共和国爆炸危险场所电气安全规范”要求进行,单机成套关联设备齐纳安全栅的安装要求,详见安全栅说明书。
