霍尔效应式转速传感器 SZHG-01

产品编号:4212135416 产品规格:4212135416 产品类别:转速仪表 产品备注:

产品说明:


SZHG-01霍尔效应式转速传感器


    SZHG-01霍尔效应式转速传感器是小型封闭式转速传感器。通过联轴节与与被测轴连接当转轴旋转时,将转角转换成电脉冲信号,供二次仪表使用。该传感器具有体积小,结构简单,无触点,启动力矩小等特点,使用寿命长,可靠性高,频率特性好,并可进行连续测量。

□ 主要持术指标

测量范围:1~10000 r/min(1P/R)

输出波形:矩形脉冲波

输出信号幅值:高电平5±0.5V,低电平<0.5V

电源:DC12±0.5V

工作条件:环境温度0~40℃ 相对湿度:≤85%

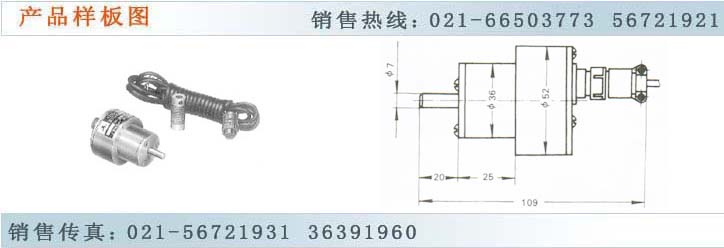

外形尺寸:ø52×109㎜

重量:210 g

□工作原理

    霍尔效应式转速传感器转轴与旋转物体的转轴相连,转轴带动磁钢旋转,霍尔电路将磁场变化转变为电脉冲信号,通过适当的电路,将其整形输出矩形脉冲信号。

磁场变化
霍尔电势变换
放大整形
脉冲输出
